Методы контроля состояния подшипников на производстве

Контроль состояния подшипников на производстве позволяет обнаружить дефект до того, как он приведет к остановке оборудования. Современная диагностика строится не только на осмотре детали во время планового ремонта: состояние подшипников контролируют непосредственно в процессе работы по вибрации, температуре, шуму, состоянию смазки и другим параметрам. Такой подход является основой предиктивного обслуживания и помогает перейти от аварийной замены к планированию ремонта.

Производители подшипников, в частности NSK и SKF, рекомендуют контролировать сразу несколько признаков состояния узла – вибрацию, температуру, шум и состояние смазочного материала. Расскажем об основных методах контроля подшипников.

Зачем контролировать состояние подшипников

Подшипник редко выходит из строя совершенно внезапно. До разрушения могут появляться характерные изменения: увеличивается вибрация, повышается температура, меняется звук вращения, ухудшается состояние смазки, возникают люфт или следы повреждения рабочих поверхностей.

Если зафиксировать эти изменения на ранней стадии, предприятие получает возможность:

• определить неисправный узел без полной разборки оборудования;
• запланировать ремонт на удобное время;
• избежать аварийной остановки производственной линии;
• установить причину ускоренного износа;
• контролировать эффективность проведенного ремонта;
• увеличить фактический срок службы подшипников.

Особенно важен не разовый замер, а анализ динамики показателей. Например, сама по себе определенная температура еще не обязательно означает неисправность, но ее устойчивый рост при неизменных условиях работы уже является поводом для диагностики.

Вибрационный контроль

Вибродиагностика – один из наиболее информативных методов контроля подшипников непосредственно во время работы оборудования.

На корпусе машины устанавливается вибродатчик, после чего измеряются параметры вибрации. Для более глубокой диагностики используется частотный анализ: спектр позволяет связать характерные частоты с определенными неисправностями.

С помощью контроля вибрации подшипников можно выявлять:

• повреждение дорожек качения;
• дефекты тел качения;
• износ подшипника;
• дисбаланс вращающихся деталей;
• перекос вала;
• механическую ослабленность;
• проблемы с посадкой;
• некоторые нарушения смазки.

Частотный анализ вибрации позволяет оценивать характер неисправности, однако результаты зависят от условий работы и точки установки датчика. Поэтому для каждого оборудования необходимо формировать собственные эталонные значения.

Для предприятия это означает, что гораздо полезнее сравнивать текущие показатели с историей конкретного станка, чем использовать одно универсальное значение для всех механизмов.

Контроль температуры подшипников

Измерение температуры – более простой способ мониторинга, который можно применять даже там, где полноценная вибродиагностика пока не внедрена.

Для контроля температуры подшипников используют:

• контактные термометры;
• термопары;
• инфракрасные термометры;
• тепловизоры;
• стационарные температурные датчики.

В нормальном режиме после запуска температура подшипника обычно постепенно выходит на установившийся уровень. Резкий рост температуры может свидетельствовать о недостаточной или неправильной смазке, ошибке монтажа, недостаточном внутреннем зазоре, чрезмерном трении или других проблемах.

Тепловизионный контроль особенно удобен для обследования большого количества оборудования: оператор может быстро обнаружить узлы, температура которых заметно отличается от аналогичных.

Однако температура не должна рассматриваться изолированно. На нее влияют нагрузка, скорость вращения, конструкция оборудования, окружающая температура и теплоотвод.

Акустический контроль

Еще один способ диагностики – анализ шума, который издает подшипник во время работы.

Опытный специалист может обнаружить изменение характера звука даже без сложного оборудования. Для более объективного контроля применяются электронные стетоскопы, акустические датчики и специализированные системы.

Характерный металлический, потрескивающий, свистящий или другой необычный шум может указывать на повреждение дорожек, недостаточную смазку, попадание посторонних частиц, нарушение соосности или другие неисправности.

По характеру необычного шума можно обнаруживать, в частности, небольшие повреждения рабочих поверхностей подшипника.

Преимущество метода – простота, а недостаток – субъективность обычного прослушивания и влияние общего шума производственного оборудования.

Ультразвуковой контроль

Ультразвуковая диагностика позволяет анализировать высокочастотные акустические сигналы, которые могут быть практически незаметны на фоне обычного шума цеха.

Метод используется для оценки состояния подшипников и контроля смазки. Изменение ультразвукового сигнала может помочь обнаружить недостаток смазочного материала или начальные дефекты.

Ультразвук особенно полезен для оперативных обходов оборудования, когда необходимо быстро проверить большое количество подшипников без остановки производства. В современных программах технического обслуживания ультразвуковой контроль применяется наряду с вибродиагностикой, термографией и анализом смазки.

Анализ смазочного материала

Состояние смазки дает дополнительную информацию о том, что происходит внутри подшипникового узла.

Для масла могут контролироваться:

• вязкость;
• содержание воды;
• наличие металлических частиц;
• загрязнение;
• продукты окисления;
• изменение других физико-химических характеристик.

В случае консистентной смазки также можно оценивать загрязнение, консистенцию, содержание масла и признаки окисления.

Анализ особенно ценен для крупных промышленных редукторов, турбин, насосов, компрессоров и другого оборудования, где стоимость аварийной остановки значительно превышает затраты на регулярный контроль.

Визуальный и тактильный контроль

Несмотря на развитие автоматизированной диагностики, обычный осмотр остается важной частью технического обслуживания.

При остановленном оборудовании проверяют:

• состояние корпуса и уплотнений;
• наличие следов утечки смазки;
• загрязнение;
• люфт;
• следы перегрева;
• состояние посадочных мест;
• коррозию;
• состояние крепежа.

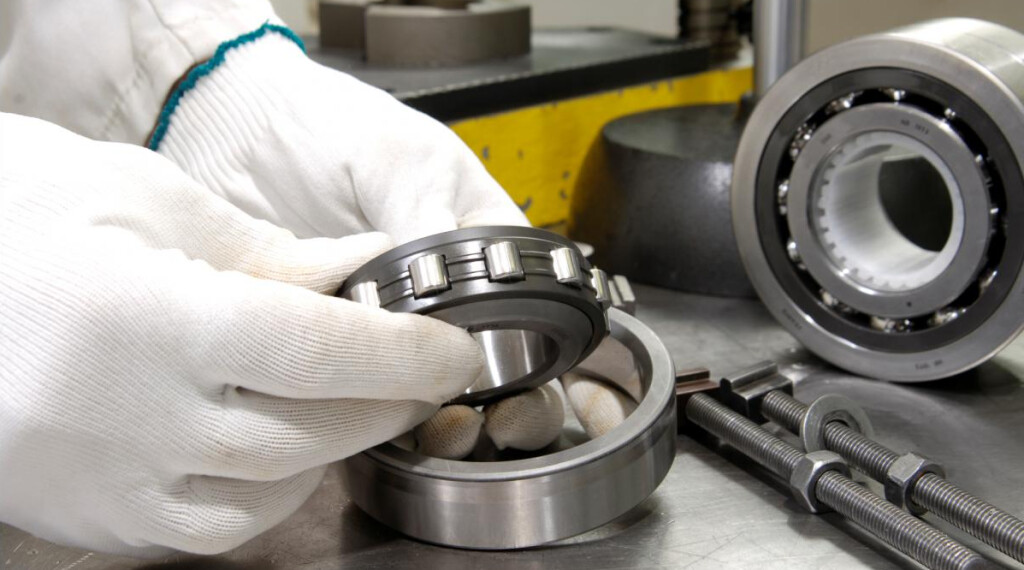

Если подшипник демонтирован, проводится более детальный осмотр рабочих поверхностей, тел качения, сепаратора и колец.

При этом важно не ограничиваться фиксацией повреждения. Задача диагностики – установить первопричину отказа. Например, поврежденный подшипник может оказаться следствием перекоса, неправильной посадки или загрязнения, а простая замена детали приведет к повторению неисправности. Производители SKF и NSK отдельно подчеркивают значение анализа причин отказа и документирования результатов диагностики.

Электрическая диагностика

Для оборудования с электродвигателями дополнительное внимание уделяют электрическим токам и токовым повреждениям подшипников.

При прохождении паразитных токов через подшипник на рабочих поверхностях могут возникать локальные повреждения и характерные следы электроэрозии. Поэтому при диагностике электродвигателей важно учитывать не только механические параметры, но и электрические факторы.

В зависимости от конструкции оборудования могут применяться специальные приборы для обнаружения электрических разрядов и оценки состояния подшипникового узла.

Как организовать контроль на производстве

На практике наиболее эффективна не одна технология, а комбинированная система мониторинга.

Например, регулярный маршрут технического специалиста может включать измерение температуры, вибрации и ультразвукового сигнала. Для критически важных агрегатов дополнительно организуют постоянный мониторинг с помощью датчиков.

Пример простой схемы:

первичный осмотр → измерение температуры → вибрационный контроль → анализ смазки при необходимости → определение причины → планирование ремонта.

Для каждого оборудования желательно создать базовую запись: тип подшипника, частота вращения, нагрузка, температура, уровень вибрации, используемая смазка и результаты предыдущих проверок. Тогда даже небольшое отклонение от привычного режима становится заметным.

Современные системы мониторинга могут выполнять периодические или непрерывные измерения, автоматически анализировать данные и формировать предупреждения при ухудшении состояния оборудования.

Какой метод выбрать

Выбор зависит от стоимости оборудования, его критичности и условий эксплуатации.

Для обычного вспомогательного оборудования может быть достаточно периодического осмотра, контроля температуры и вибрации. Для ответственных станков, насосов, компрессоров, турбин и производственных линий рациональнее использовать комплексную систему мониторинга.

Главное – контролировать не цифру, а изменение состояния

Эффективная диагностика подшипников строится вокруг одного принципа: важно отслеживать тенденцию. Единичный замер редко дает полную картину, тогда как последовательность измерений позволяет увидеть постепенное ухудшение состояния.

Если вибрация или температура стабильно растут, появляется новый шум или меняется состояние смазки, оборудование необходимо обследовать глубже. Чем раньше установлена причина, тем больше возможностей провести ремонт планово и не допустить каскадного повреждения соседних деталей.

Таким образом, контроль состояния подшипников – это не отдельная операция перед ремонтом, а постоянная система наблюдения за оборудованием. Ее задача заключается не просто в том, чтобы найти уже поврежденный подшипник, а в том, чтобы предсказать развитие неисправности и вмешаться до аварийной остановки производства.
