Радиальный или упорный подшипник – какой выбрать?

Радиальный или упорный подшипник выбирают в зависимости от направления и характера нагрузки, действующей на вал. Радиальные подшипники предназначены прежде всего для восприятия нагрузки перпендикулярно оси вращения, а упорные – для осевой нагрузки, направленной вдоль оси. Если механизм испытывает одновременно радиальное и осевое воздействие, применяют комбинированные конструкции или специальные радиально-упорные подшипники.

Поэтому выбирать подшипник только по диаметру вала неправильно. Необходимо учитывать нагрузку, скорость вращения, температуру, конструкцию узла и условия эксплуатации.

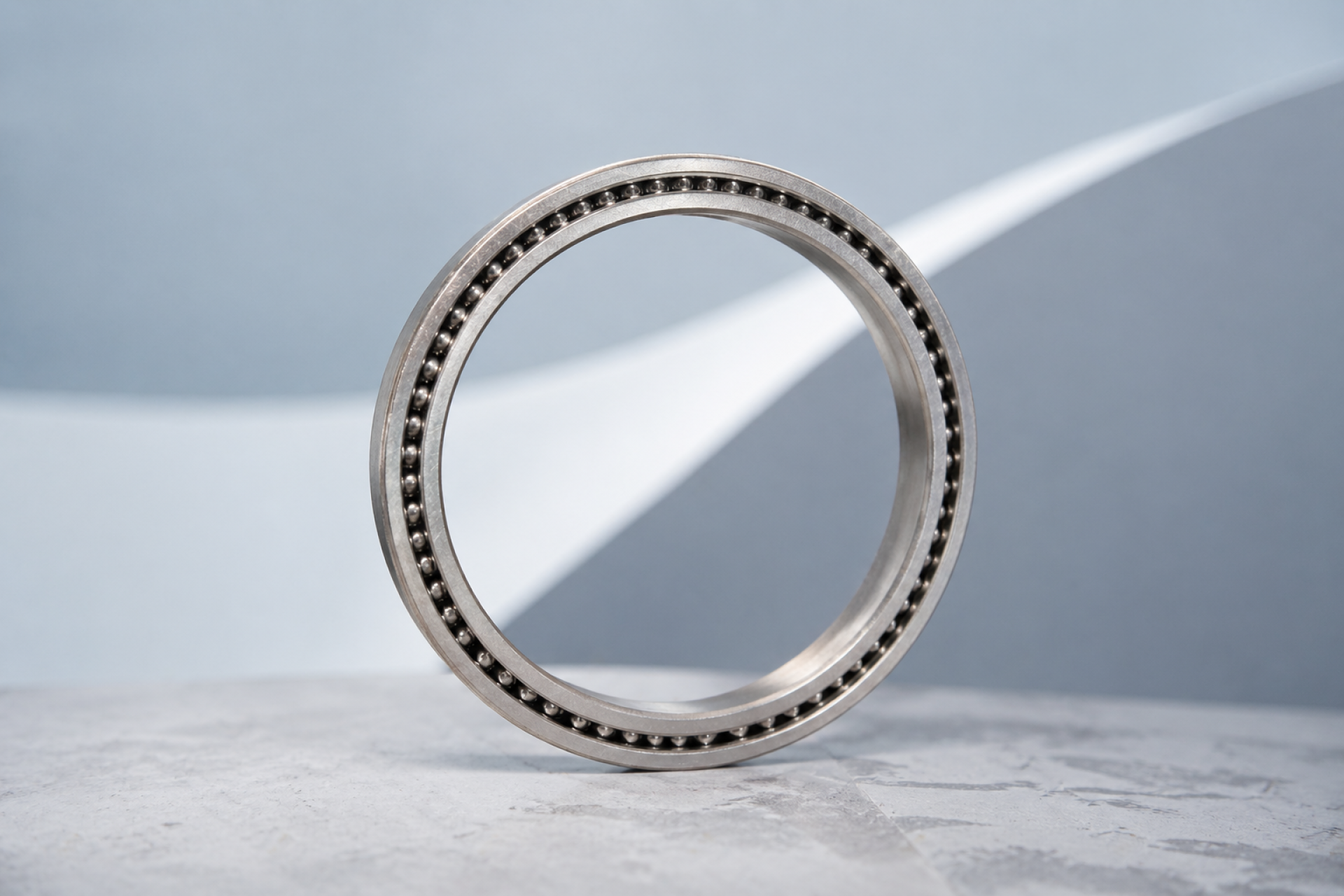

Что такое радиальный подшипник

Радиальные подшипники рассчитаны преимущественно на нагрузку, действующую перпендикулярно оси вала. Они используются для фиксации вращающегося вала и снижения трения между ним и корпусом.

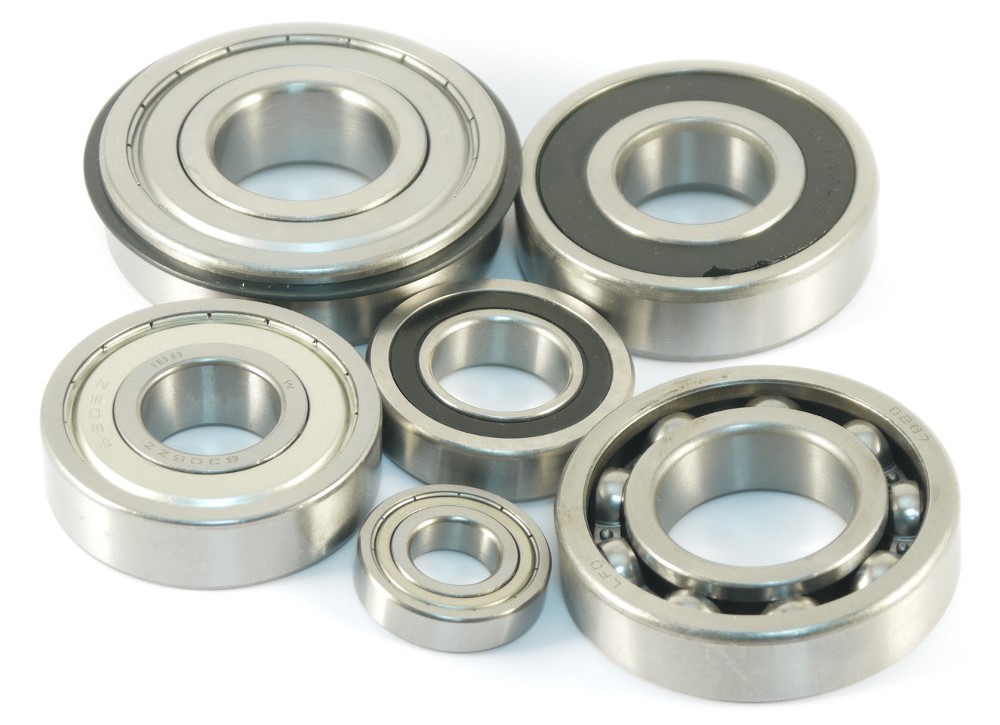

Наиболее распространенный вариант – радиальный шариковый подшипник. Он отличается универсальностью, сравнительно небольшим сопротивлением вращению и способен работать на достаточно высоких оборотах.

Радиальные подшипники применяются в:

• электродвигателях;
• насосах;
• вентиляторах;
• редукторах;
• станках;
• конвейерном оборудовании.

Какие нагрузки выдерживает радиальный подшипник?

Основная его задача – восприятие радиальной нагрузки. Однако многие конструкции способны воспринимать и определенную осевую нагрузку. Например, однорядные радиальные шариковые подшипники могут работать при умеренном осевом усилии в обоих направлениях.

Если же осевая нагрузка становится значительной, обычный радиальный подшипник может оказаться неподходящим.

Что такое упорный подшипник

Упорные подшипники предназначены для восприятия нагрузки, действующей вдоль оси вращения. Их конструкция оптимизирована именно под осевое усилие.

Различают:

• упорные шариковые подшипники;
• упорные роликовые подшипники;
• подшипники одностороннего действия;
• подшипники двустороннего действия.

Упорные шариковые модели подходят для относительно высоких скоростей и умеренных осевых нагрузок. Упорные роликовые конструкции применяются там, где требуется воспринимать значительные усилия.

Универсального «лучшего» варианта не существует. Подшипник должен соответствовать конкретной нагрузке.

Когда выбрать радиальный подшипник?

Радиальная конструкция оптимальна, если основная нагрузка приходится на вал перпендикулярно его оси.

Например, в электродвигателе нагрузка от вращающихся элементов преимущественно действует радиально. В этом случае применение радиального шарикового подшипника является стандартным решением.

При выборе необходимо дополнительно проверить допустимую частоту вращения, грузоподъемность, внутренний зазор и посадку.

Когда нужен упорный подшипник?

Упорная конструкция необходима, если вал испытывает значительное осевое усилие.

Такие нагрузки возникают, например, в механизмах с винтовой передачей, некоторых насосах, редукторах и поворотных устройствах.

Если осевая нагрузка действует только в одном направлении, может использоваться упорный подшипник одностороннего действия. При изменении направления усилия потребуется двусторонняя конструкция либо другое техническое решение.

А если действуют две нагрузки одновременно?

В реальном оборудовании одновременно возникают радиальные и осевые нагрузки. В таком случае выбор между обычным радиальным и упорным подшипником может быть неправильной постановкой задачи.

Для комбинированной нагрузки применяются:

• радиально-упорные шариковые подшипники;
• конические роликовые подшипники;
• сферические роликовые подшипники;
• комбинации нескольких подшипников.

Например, радиально-упорный подшипник способен воспринимать значительную радиальную нагрузку и одновременно работать с осевой составляющей.

Что учитывать при выборе подшипника

Помимо направления нагрузки необходимо определить:

• радиальную и осевую нагрузку;
• частоту вращения;
• рабочую температуру;
• требуемый ресурс;
• внутренний зазор;
• точность вращения;
• условия смазывания;
• наличие вибрации, ударов и загрязнений.

Для ответственных узлов желательно выполнять расчет подшипника по фактическим условиям эксплуатации, а не подбирать изделие только по каталожному размеру.

Можно ли заменить радиальный подшипник упорным?

В большинстве случаев – нет. Эти изделия рассчитаны на разные схемы нагружения. Установка упорного подшипника вместо радиального при значительной радиальной нагрузке приведет к неправильному распределению усилий и ускоренному износу.

Если условия работы изменились, необходимо заново оценить нагрузку и подобрать соответствующую конструкцию.

Выбор между радиальным и упорным подшипником определяется прежде всего направлением основной нагрузки. Для радиального усилия используют радиальные модели, для значительной осевой нагрузки – упорные. При одновременном воздействии обоих типов нагрузки чаще применяются радиально-упорные или комбинированные решения.

Правильный подбор учитывает не только направление нагрузки, но и скорость вращения, температуру, смазку, посадку и требуемый ресурс. Такой подход помогает избежать перегрева, повышенного износа и преждевременного выхода подшипникового узла из строя.
